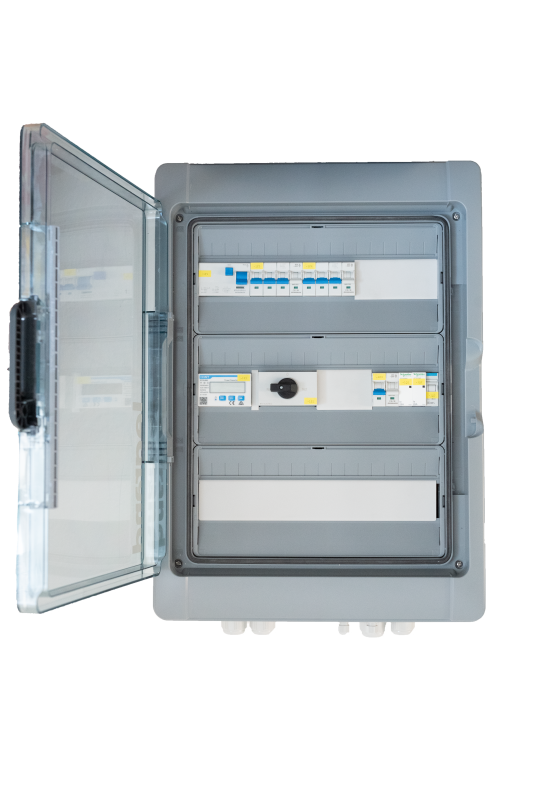

Die SOFAR Anschlussbox ist speziell für die SOFAR Hybridwechselrichter der Serie HYD 5...20KTL-3PH entwickelt und unterstützt eine standardisierte Montage von PV-Anlagen. Sie ermöglicht einen sicheren und einfachen Anschluss des Hybrid-Wechselrichters. Der Bypass-Schalter ermöglicht eine automatische oder manuelle Umschaltung, was die Flexibilität der Anlage erhöht. Mit der integrierten automatischen N-PE Verbindung und PushIN-Klemme für Kabel bis 10 mm² CU lässt sich die Umschaltbox schnell und zuverlässig installieren. Durch den eingebauten selektiven Fehlerstrom Schutzschalter, ist der Fehlershutz im Ersatzstrombetrieb weiterhin gewährleistet. Optional ist eine Variante mit Smartmeter, die ein erweitertes Monitoring ermöglicht, verfügbar.
| Technische Daten |
| maximale Leistung |
20kVA |
| Betriebsspannung |
3x230/400V |
| Bemessungsstrom (cos Phi1) |
35A |
| maximale Vorsicherung |
35A |
| Frequenz |
50Hz |
| Kurzschlussfestigkeit |
10kA |
| zulässige Netzform |
TN-S / TT |
| |
| Anschlussquerschnitt max. |
5x10mm² CU |
| Anschlussart |
PushIN Klemme |
| Fehlerstrom Schutzschalter |
100mA selektiv |
| |
| Maße bxhxt mm |
340x622x161mm ohne Smartmeter |
448x622x161mm mit Smartmeter |
| Schutzklasse |
II |
| Max. Betriebstemperatur |
35°C |
| Schutzart |
IP65 |
| Montageart |
Wand |
| Hersteller |
CHIP Elektrotechnik GmbH, office@chip-technik.at
Neudorf 19/2, 4170 Haslach an der Mühl, Österreich |
