PV Überspannungsbox PushIN
PV Überspannungsbox PushIN Basic
PV Überspannungsbox PushIN

PV Überspannungsbox PushIN Basic

Lieferzeit:
ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
chevron-down
TOP
Preisanzeige nur für freigeschaltete Kunden

Beschreibung

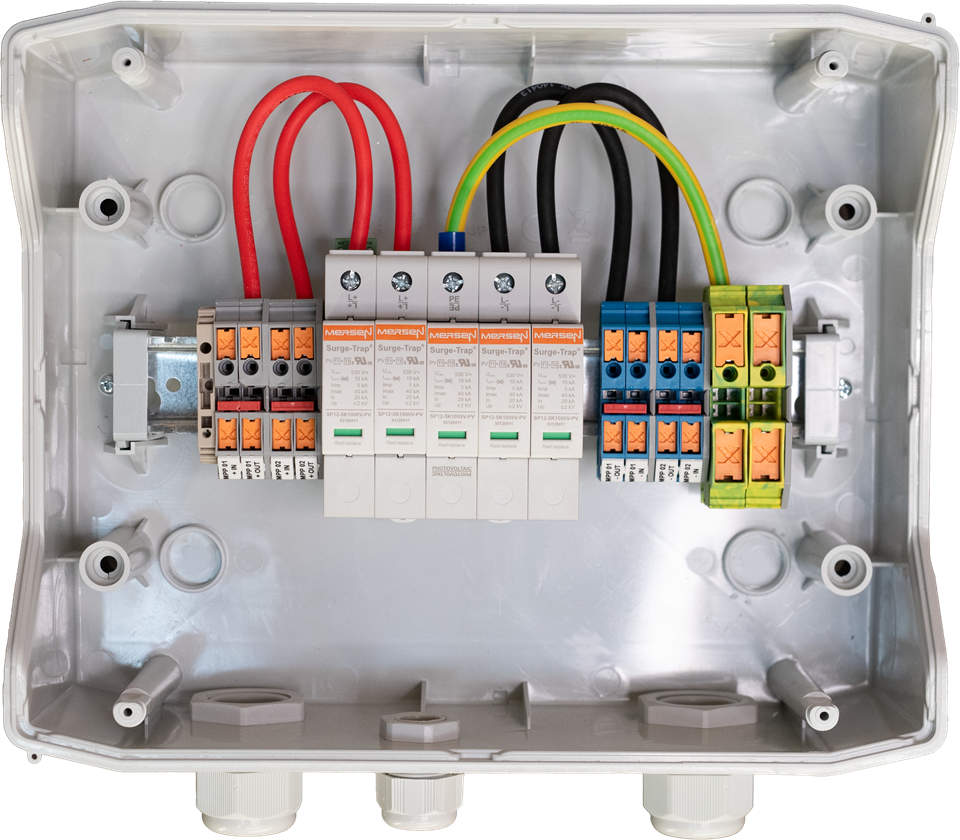

Optimieren Sie Ihre Photovoltaikanlage mit unserem innovativen PV Generatoranschlusskasten PushIN Basic. Dieses hochwertige Modell bietet eine effiziente Installation dank der schnellen Mehrfachanschlusstechnik M32/4 und den einzigartigen Phoenix-Contact Push-X Klemmen. Mit Kapazitäten für bis zu 2 Strings pro MPP Tracker und einem robusten IP65-zertifizierten Gehäuse, das 2x PE Anschlüsse für Kabel bis zu 16mm² unterstützt, ist es die ideale Lösung für eine sichere und langlebige Energieerzeugung. Maximieren Sie die Leistung Ihrer Anlage mit unserem zuverlässigen Generatoranschlusskasten.

Allgemein:

  • schneller Anschluss durch Mehrfacheinführung M32/4
  • Push-X Klemmen von Phoenix-Contact
  • 2 Strings pro MPP Parallel anschließbar
  • 2x PE Anschluss für max. 16mm², IP65
  • entspricht ÖNORM EN 61439-3

Lieferumfang:

  • 1x PV Box PushIN
  • 1x Befestigungszubehör
  • 2x M20 Anbauverschraubung
  • 1x M25 Anbauverschraubung pro MPP für Parallelanschluss
  • 1x Datenblatt PV Box
  • 1x Datenblatt PV Überspannungsschutz
Datenblatt
Matchode PVB
1MPP T1+2		 PVB
1MPP T2		 PVB
2MPP T1+2		 PVB
2MPP T2
Artikelnummer PVB23101 PVB23201 PVB23301 PVB23401
Schutzklasse II II II II
MPP Spannung Un 1000 VDC 1000 VDC 1000 VDC 1000 VDC
Leerlaufspannung UOC 1060 VDC 1060 VDC 1060 VDC 1060 VDC
Summenstrom MPP-Tracker 40 40 40 40
Strom je String Imax 20 20 20 20
SPD Typ T1+2 T2 T1+2 T2
Schutzpegel Up ≤ 4 kV ≤ 4 kV ≤ 4 kV ≤ 4 kV
Ableitstoßstrom 10/350 µs 12,5 kA - 12,5 kA -
Nennableitstoßstrom 8/20 µs 20kA 20kA 20kA 20kA
Max. Ableitstoßstrom 8/20 µs 40kA 40kA 40kA 40kA
Iscpv 10kA 10kA 10kA 10kA
Anzahl der Strings 1 1 2 2
Anzahl der Ein/Ausgänge je String 2 2 2 2
DC Eingang / Ausgang
Art der Leitungseinführung Kabelverschraubung Kabelverschraubung Kabelverschraubung Kabelverschraubung
Leitungsquerschnitt 2,5mm² - 6mm² 2,5mm² - 6mm² 2,5mm² - 6mm² 2,5mm² - 6mm²
max. Leitungsaußendurchmesser 8mm 8mm 8mm 8mm
Eingang Schutzleiteranschluss
Art der Leitungseinführung Kabelverschraubung Kabelverschraubung Kabelverschraubung Kabelverschraubung
Leitungsquerschnitt 16mm² CU 16mm² CU 16mm² CU 16mm² CU
max. Leitungsaußendurchmesser 12mm 12mm 12mm 12mm
Gehäuse
Maße bxhxt (mm) 319x259x144 319x259x144 319x259x144 319x259x144
Material ASA ASA ASA ASA
Schutzart IP65 IP65 IP65 IP65
Umgebungstemperatur -25…60°C -25…60°C -25…60°C -25…60°C
Hersteller CHIP Elektrotechnik GmbH, office@chip-technik.at
Neudorf 19/2, 4170 Haslach an der Mühl, Österreich
