PV Überspannungsbox PushIN mit DC Trennschalter
PV Überspannungsbox PushIN mit DC Trennschalter
PV Überspannungsbox PushIN mit DC Trennschalter

PV Überspannungsbox PushIN mit DC Trennschalter

Lieferzeit:
ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
chevron-down
Preisanzeige nur für freigeschaltete Kunden

Beschreibung

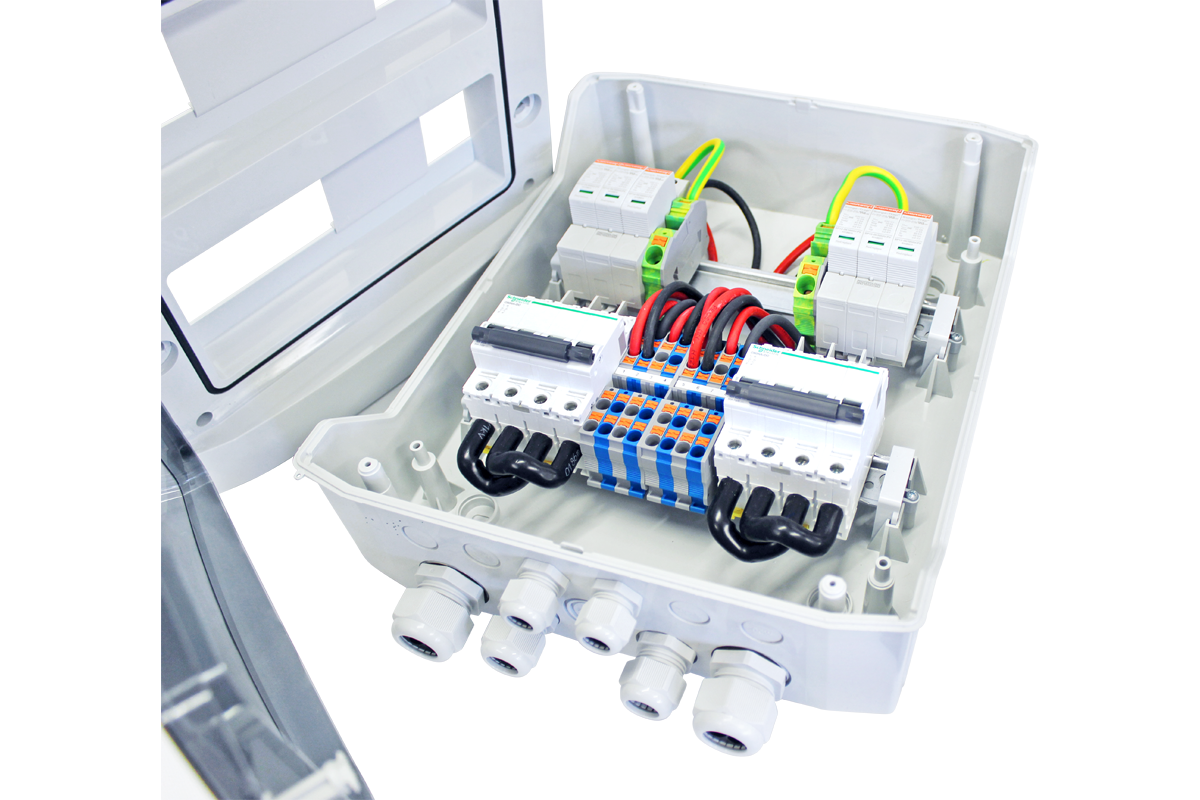

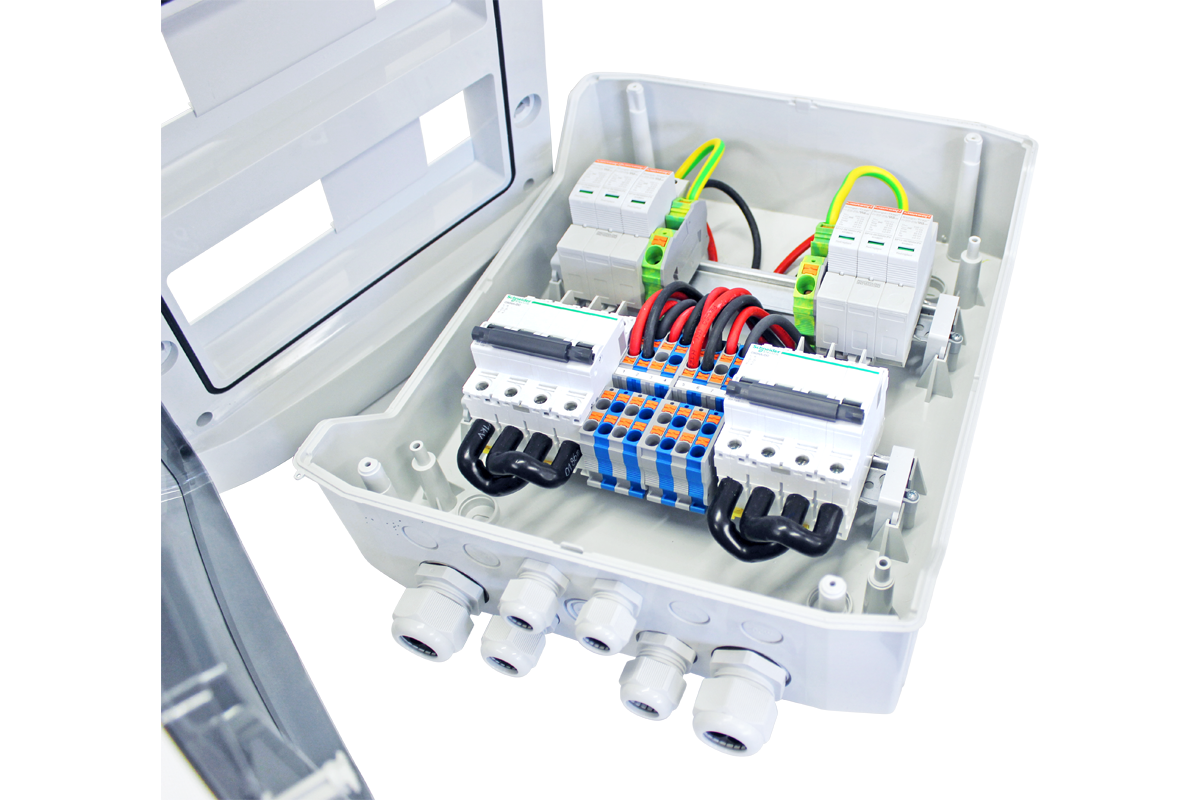

Unser PV Generatoranschlusskasten PushIN mit eingebautem Trennschalter gewährleistet eine allpolige Trennung bei Anschluss und Wartung Ihrer Photovoltaikanlage. Mit Mehrfacheinführungen M32/4 und innovativen Push-IN Klemmen ermöglicht er eine effiziente Installation. Zudem bietet der Anschlusskasten Anschlussmöglichkeiten für 2 Strings pro MPP parallel und verfügt über 2x PE Anschlüsse in einem robusten IP65 Gehäuse.

Allgemein:

  • Allpolige Freischalteinrichtung für sicheres Arbeiten
  • schneller Anschluss durch Mehrfacheinführung M32/4
  • Push-IN Klemmen von Phoenix-Contact
  • 2 Strings pro MPP Parallel anschließbar
  • 2x PE Anschluss für max. 16mm², IP65
  • entspricht ÖNORM EN 61439-3

Lieferumfang:

  • 1x PV Box PushIN mit DC Freischalter
  • 1x Befestigungszubehör
  • 2x M20 Anbauverschraubung
  • 1x M25 Anbauverschraubung pro MPP für Parallelanschluss
  • 1x Datenblatt PV Box
  • 1x Datenblatt PV Überspannungsschutz
Datenblatt
Matchode PVB
1MPP T12TRENN		 PVB
1MPP T2TRENN		 PVB
2MPP T12TRENN		 PVB
2MPP T2TRENN
Artikelnummer PVB27201 PVB27101 PVB27401 PVB27301
Schutzklasse II II II II
MPP Spannung Un 1000 VDC 1000 VDC 1000 VDC 1000 VDC
Leerlaufspannung UOC 1000 VDC 1000 VDC 1000 VDC 1000 VDC
Summenstrom MPP-Tracker 32A<800V/20A<1000V 32A<800V/20A<1000V 32A<800V/20A<1000V 32A<800V/20A<1000V
Strom je String Imax 20A 20A 20A 20A
SPD Typ T1+2 T2 T1+2 T2
Schutzpegel Up ≤ 4 kV ≤ 4 kV ≤ 4 kV ≤ 4 kV
Ableitstoßstrom 10/350 µs 12,5 kA - 12,5 kA -
Nennableitstoßstrom 8/20 µs 20kA 20kA 20kA 20kA
Max. Ableitstoßstrom 8/20 µs 40kA 40kA 40kA 40kA
Iscpv 10kA 10kA 10kA 10kA
Anzahl der Strings 1 1 2 2
Anzahl der Ein/Ausgänge je String 2 2 2 2
DC Trennschalter
Nennbetriebsstrom 32A<800V/20A<1000V 32A<800V/20A<1000V 32A<800V/20A<1000V 32A<800V/20A<1000V
Bemessungsspannung 1000V DC 1000V DC 1000V DC 1000V DC
Stoßspannungsfestigkeit 6kV 6kV 6kV 6kV
Anzahl der Pole 2 2 2 2
DC Eingang / Ausgang
Art der Leitungseinführung Kabelverschraubung Kabelverschraubung Kabelverschraubung Kabelverschraubung
Leitungsquerschnitt 2,5mm² - 6mm² 2,5mm² - 6mm² 2,5mm² - 6mm² 2,5mm² - 6mm²
max. Leitungsaußendurchmesser 8mm 8mm 8mm 8mm
Eingang Schutzleiteranschluss
Art der Leitungseinführung Kabelverschraubung Kabelverschraubung Kabelverschraubung Kabelverschraubung
Leitungsquerschnitt 16mm² CU 16mm² CU 16mm² CU 16mm² CU
max. Leitungsaußendurchmesser 12mm 12mm 12mm 12mm
Gehäuse
Maße bxhxt (mm) 319x384x144 319x384x144 319x384x144 319x384x144
Material ASA ASA ASA ASA
Schutzart IP65 IP65 IP65 IP65
Umgebungstemperatur -25…60°C -25…60°C -25…60°C -25…60°C
Hersteller CHIP Elektrotechnik GmbH, office@chip-technik.at
Neudorf 19/2, 4170 Haslach an der Mühl, Österreich
