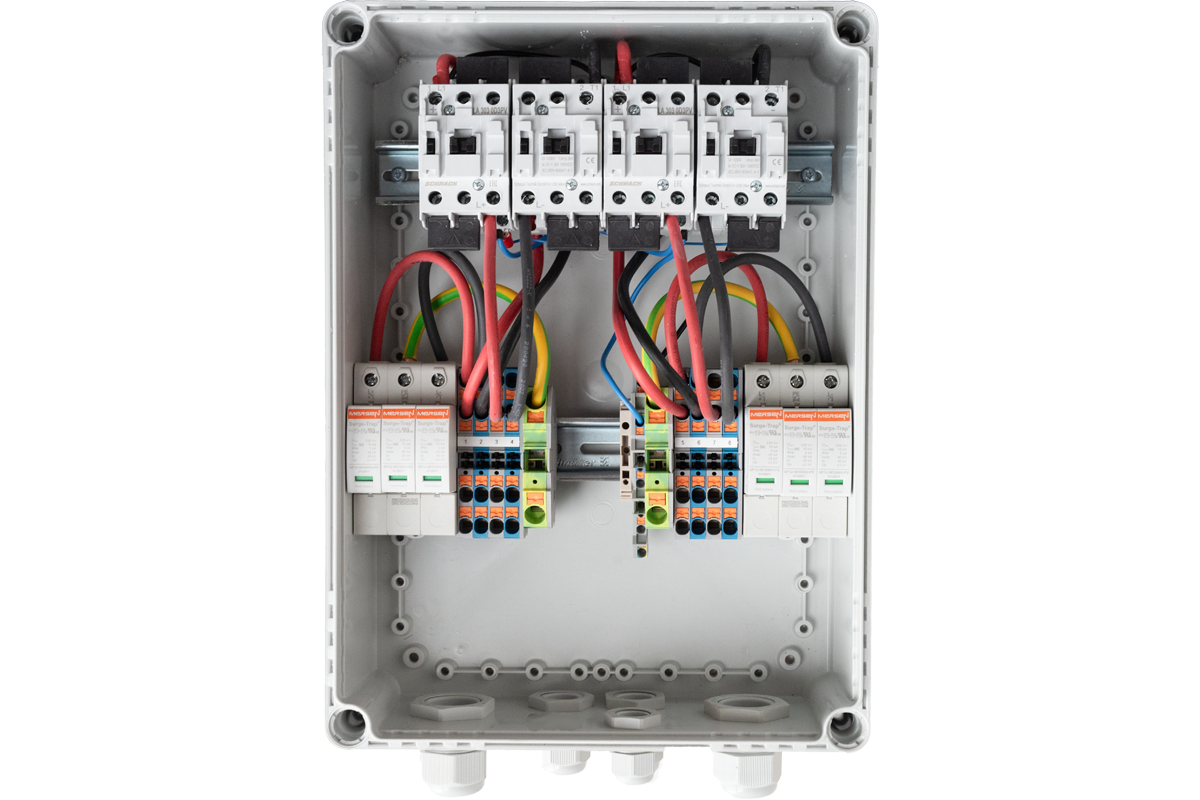

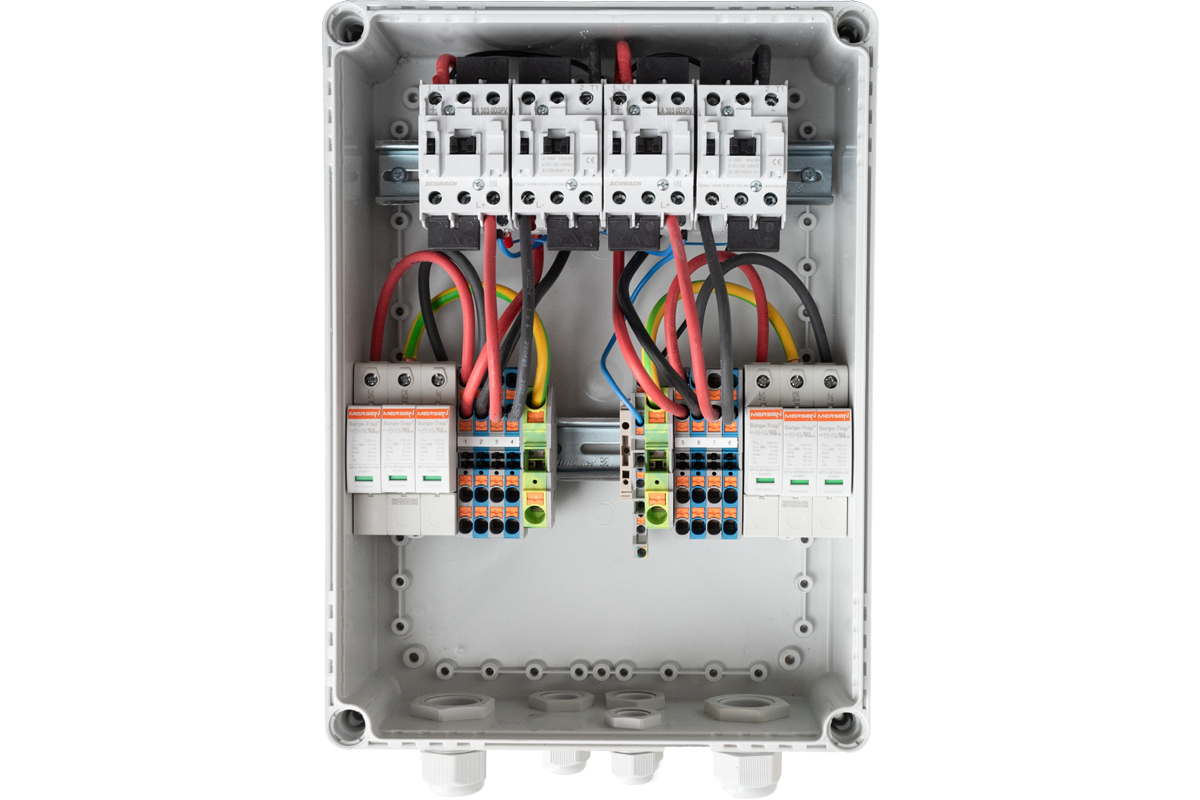

PV Überspannungsbox PushIN mit Fernschalteinrichtung
PV Überspannungsbox PushIN mit Fernschalteinrichtung
PV Überspannungsbox PushIN mit Fernschalteinrichtung

PV Überspannungsbox PushIN mit Fernschalteinrichtung

Lieferzeit:
ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
chevron-down
Preisanzeige nur für freigeschaltete Kunden

Beschreibung

Unsere PV Generatoranschlusskästen mit externer Freischalteinrichtung bieten höchste Sicherheit und Effizienz für Photovoltaikanlagen. Sie gewährleisten eine allpolige Freischaltung für Einsatzkräfte und sind mit schnellen Mehrfacheinführungen M32/4 ausgestattet. Die innovativen Push-IN Klemmen von Phoenix Contact ermöglichen eine einfache und effiziente Installation. Zudem bieten diese Anschlusskästen Anschlussmöglichkeiten für 2 Strings pro MPP parallel und verfügen über 2x PE Anschlüsse in einem robusten IP65 Gehäuse. Ideal für eine zuverlässige und sichere PV-Anlage.

Allgemein:

  • mit DC Schütz zum Freischalten der Strings durch Einsatzkräfte nach ÖVE R11-1
  • Allpolige Freischalteinrichtung
  • schneller Anschluss durch Mehrfacheinführung M32/4
  • Push-IN Klemmen von Phoenix-Contact
  • 2 Strings pro MPP Parallel anschließbar
  • 2x PE Anschluss für max. 16mm², IP65
  • entspricht ÖNORM EN 61439-3

Lieferumfang:

  • 1x PV Box PushIN mit DC Fernschalteinrichtung
  • 1x Befestigungszubehör
  • 2x M20 Anbauverschraubung
  • 1x M25 Anbauverschraubung pro MPP für Parallelanschluss
  • 1x Datenblatt PV Box
  • 1x Datenblatt PV Überspannungsschutz
Datenblatt
Matchode PVB
1MPP T12FSE		 PVB
1MPP T2FSE		 PVB
2MPP T12FSE		 PVB
2MPP T2FSE
Artikelnummer PVB29201 PVB29101 PVB29401 PVB29301
Schutzklasse II II II II
MPP Spannung Un 1000 VDC 1000 VDC 1000 VDC 1000 VDC
Leerlaufspannung UOC 1000 VDC 1000 VDC 1000 VDC 1000 VDC
Summenstrom MPP-Tracker 30A 30A 30A 30A
Strom je String Imax 20A 20A 20A 20A
SPD Typ T1+2 T2 T1+2 T2
Schutzpegel Up ≤ 4 kV ≤ 4 kV ≤ 4 kV ≤ 4 kV
Ableitstoßstrom 10/350 µs 12,5 kA - 12,5 kA -
Nennableitstoßstrom 8/20 µs 20kA 20kA 20kA 20kA
Max. Ableitstoßstrom 8/20 µs 40kA 40kA 40kA 40kA
Iscpv 10kA 10kA 10kA 10kA
Anzahl der Strings 1 1 2 2
Anzahl der Ein/Ausgänge je String 2 2 2 2
DC Schütz
Nennbetriebsstrom 30A 30A 30A 30A
Bemessungsspannung 1000V DC 1000V DC 1000V DC 1000V DC
Anzahl der Pole 2 2 2 2
Steuerspannung Schütz 230V AC 230V AC 230V AC 230V AC
DC Eingang / Ausgang
Art der Leitungseinführung Kabelverschraubung Kabelverschraubung Kabelverschraubung Kabelverschraubung
Leitungsquerschnitt 2,5mm² - 6mm² 2,5mm² - 6mm² 2,5mm² - 6mm² 2,5mm² - 6mm²
max. Leitungsaußendurchmesser 8mm 8mm 8mm 8mm
Eingang Schutzleiteranschluss
Art der Leitungseinführung Kabelverschraubung Kabelverschraubung Kabelverschraubung Kabelverschraubung
Leitungsquerschnitt 16mm² CU 16mm² CU 16mm² CU 16mm² CU
max. Leitungsaußendurchmesser 12mm 12mm 12mm 12mm
Gehäuse
Maße bxhxt (mm) 280x380x130 280x380x130 280x380x130 280x380x130
Material ABS ABS ABS ABS
Schutzart IP65 IP65 IP65 IP65
Umgebungstemperatur -25…60°C -25…60°C -25…60°C -25…60°C
Hersteller CHIP Elektrotechnik GmbH, office@chip-technik.at
Neudorf 19/2, 4170 Haslach an der Mühl, Österreich
