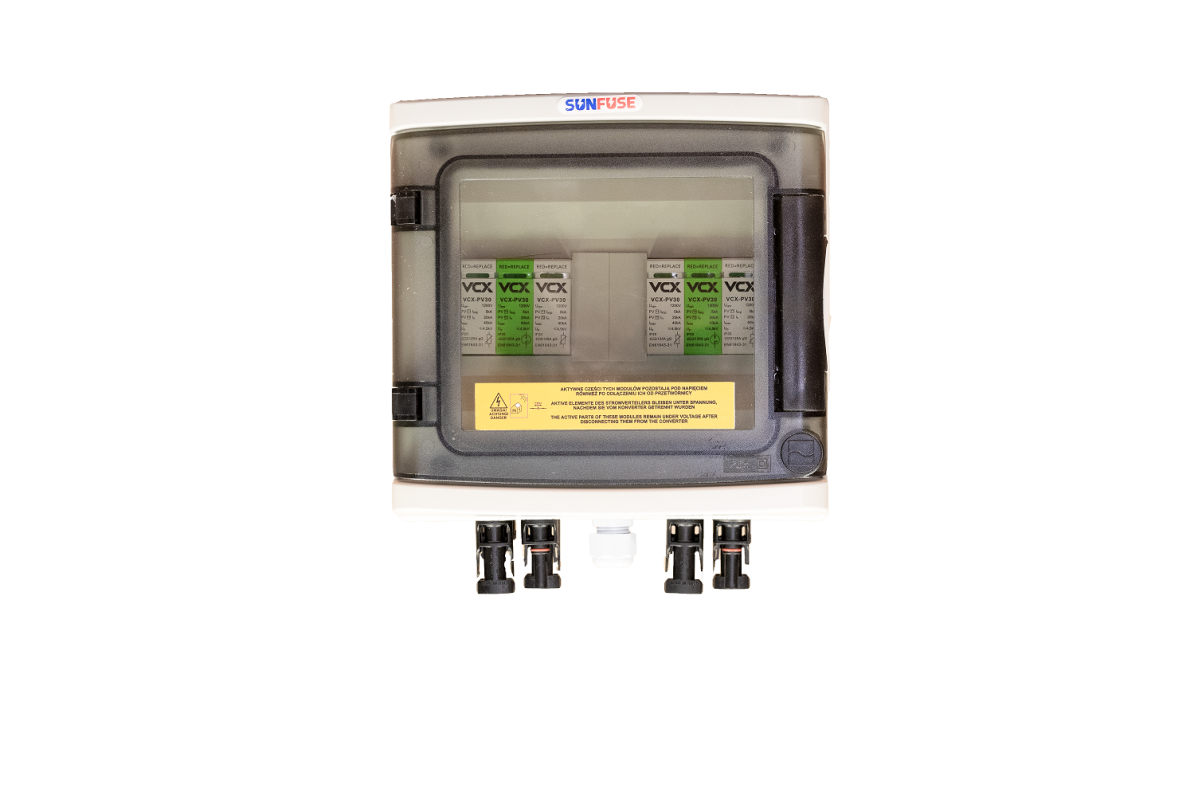

PV Überspannungsbox PlugIN ECO
PV Überspannungsbox PlugIN ECO
PV Überspannungsbox PlugIN ECO

PV Überspannungsbox PlugIN ECO

Lieferzeit:
ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
chevron-down
NEU
TOP
Preisanzeige nur für freigeschaltete Kunden

Beschreibung

Schnell montiert zum Spitzen Preis - die PlugIN ECO Variante. Diese sind speziell mit PV Steckverbindungen für eine schnelle und mühelose Installation konzipiert. Dank einem robusten IP65-Gehäuse erfüllen sie höchste Sicherheitsstandards und Effizienz. Unsere PlugIN Kästen entsprechen der ÖNORM EN 61439-3, was sie zur idealen Wahl für anspruchsvolle Solarprojekte macht.

Allgemein:

  • Plug-IN mit PV Stecker
  • UN 1000 VDC, Imx pro MPP 20A, Isc 10kA
  • 2x PE Anschluss für max. 16mm², IP65
  • entspricht ÖNORM EN 61439-3

Lieferumfang:

  • 1x PV Box PlugIN
  • 1x Befestigungszubehör
  • 2x PV Stecker je MPP
  • 1x Datenblatt PV Box
Datenblatt
Matchode PVB
1MPP T12MC4		 PVB
2MPP T2MC4		 PVB
3MPP T12MC4
Artikelnummer PVB25111 PVB25112 PVB25113
Schutzklasse II II II
MPP Spannung Un 1000 VDC 1000 VDC 1000 VDC
Leerlaufspannung UOC 1000 VDC 1000 VDC 1000 VDC
Summenstrom MPP-Tracker 35 35 35
Strom je String Imax 20 20 20
SPD Typ T1+2 T1+2 T1+2
Schutzpegel Up ≤ 4,75 kV ≤ 4,75 kV ≤ 4,75 kV
Ableitstoßstrom 10/350 µs 12,5 kA 12,5 kA 12,5 kA
Nennableitstoßstrom 8/20 µs 25kA 25kA 25kA
Max. Ableitstoßstrom 8/20 µs 50kA 50kA 50kA
Anzahl der Strings 1 2 3
Anzahl der Ein/Ausgänge je String 1 1 1
DC Eingang / Ausgang
Eingang Schutzleiteranschluss
Art der Leitungseinführung Kabelverschraubung Kabelverschraubung Kabelverschraubung
Leitungsquerschnitt 16mm² CU 16mm² CU 16mm² CU
max. Leitungsaußendurchmesser 12mm 12mm 12mm
Gehäuse
Maße bxhxt (mm) 142x240x100 215x240x100 290x288x133
Material PC PC PC
Schutzart IP65 IP65 IP65
Umgebungstemperatur -40…60°C -40…60°C -40…60°C
Hersteller CHIP Elektrotechnik GmbH, office@chip-technik.at
Neudorf 19/2, 4170 Haslach an der Mühl, Österreich
